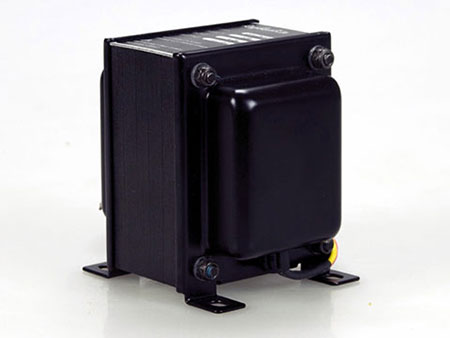

EI-transformator




Seria rdzeni typu EI:


Moc(VA)......Wymiary(mm)......Ciężar(kg)

5......65×39×36......0.24
8......77×43×43......0.37
10......87×43×51......0.42
15......87×48×51......0.50
20......87×51×51......0.58
25......87×59×51......0.66
30......87×64×51......0.62
35......95×50×59......0.75
45......95×54×59......0.86
50......94×63×59......0.92
60......96×76×59......1.14
80......77×86×70......1.90
90......86×84×78......2.10
100......86×86×78......2.41
120......96×86×86......2.60
150......96×94×86......2.95
200......96×101×86......3.50
250......96×106×86......3.90
270......105×104×93......4.18
320......114×108×103......5.50
400......134×115×115......6.70
500......134×125×115......8.10
700......134×135×115......9.38
800......134×140×115......10.10
900......150×145×130......11.80
1000......150×155×130......12.80
1500......150×175×130......16.00

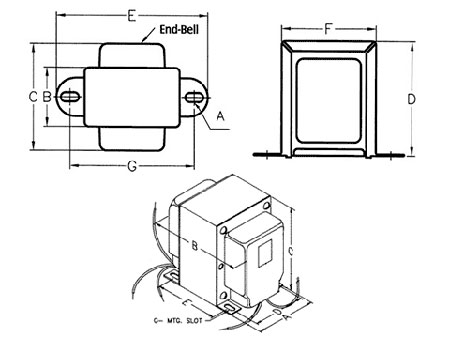

EI-wymiary




Transformator na rdzeniu EI jest tradycyjnym transformatorem, jest to bardzo udany projekt. Budowa transformatora EI jest prosta i powszechnie znana. Do tej pory większość fabryk transformatorów może produkować transformatory EI, a proces produkcyjny jest dojrzały. Transformator EI ma długą historię. Na rynku łatwo znaleźć elementy transformatora EI i stworzyć ekonomiczne rozwiązanie dla swojego projektu.
Rdzenie budowane są z kształtek EI: H50, H18, Z11. Materiał na rdzenie jest poddawany wyżarzaniu w wysokiej temperaturze, co poprawia jego parametry magnetyczne.
