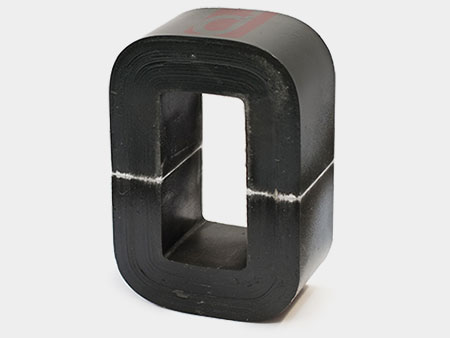

cd-rdzen




Seria rdzeni c typ CD:


Moc(VA)......Wymiary A×W×X(mm)......Wymiary E×F(mm)

5......60×38×60......50×33
8......60×38×65......50×33
10......60×68×72......50×33
15......60×68×82......50×33
20......70×50×65......50.5×42
25......70×50×75......50.5×42
30......70×50×84......50.5×42
40......70×50×95......50.5×42
70......85×60×82......66×46
90......85×60×92......66×46
120......85×60×106......66×46
150......85×60×122......66×46
190......110×80×97......82×61
220......110×80×110......82×61
290......110×80×130......82×61
350......110×80×150......82×61
400......145×95×128......110×70
500......145×95×143......110×70
600......145×95×163......110×70
800......145×95×183......110×70
900......170×110×162......143×88
1000......170×110×175......143×88
1300......170×110×218......143×88
1600......170×110×240......143×88

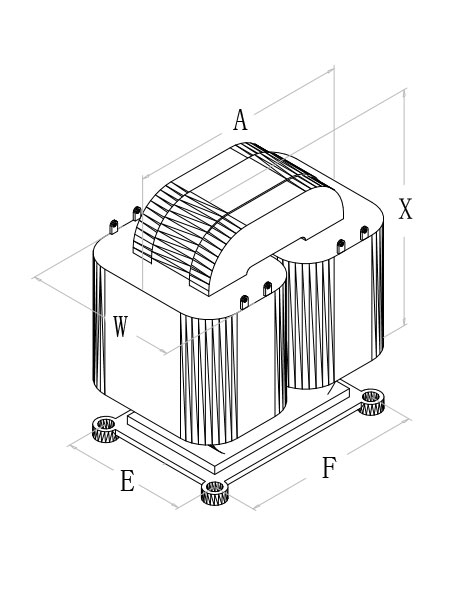

cd-wymiary




Na rdzeń jest stosowana taśma ze stali krzemowej o grubości 0,23 mm, 0,27 mm i 0,30 mm, aby zapewnić najlepszą wydajność magnetyczną.
