Planarne anteny spiralne



Home > Telekomunikacja > Anteny

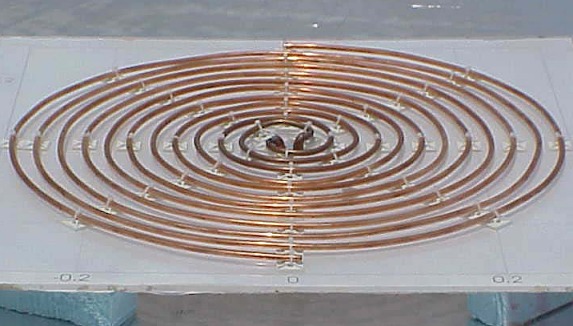

spir0



Planarne anteny spiralne są konstruowane jako anteny szerokopasmowe. Do popularnych typów należą anteny wykonane w postaci spirali archimedesa, bardziej skomplikowane w kształcie spirali logarytmicznej lub spirali gwiaździstej. Spirala anteny może być pojedyncza lub podwójna. Zwoje spirali mogą być izolowane dielektrykiem w postaci tworzywa sztucznego lub powietrza. W tym artykule omówię tylko planarne anteny spiralne wykonane jako podwójna spirala archimedesa.

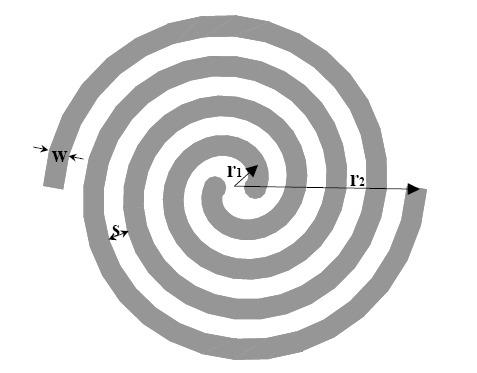

Geometria anteny:
spir1

Podstawowe wzory:

Impedancja anteny (Z in):

Dla dowolnego dielektryka:
spir2

Dla powietrznego dielektryka:
spir3

Wzór określający podstawowe zależności geometrii anteny:
N - liczba zwojów
spir4

Wzór określający minimalną (f low) częstotliwość pracy anteny:
c - prędkość światła
spir5

Wzór określający maksymalną (f high) częstotliwość pracy anteny:
c - prędkość światła
spir6

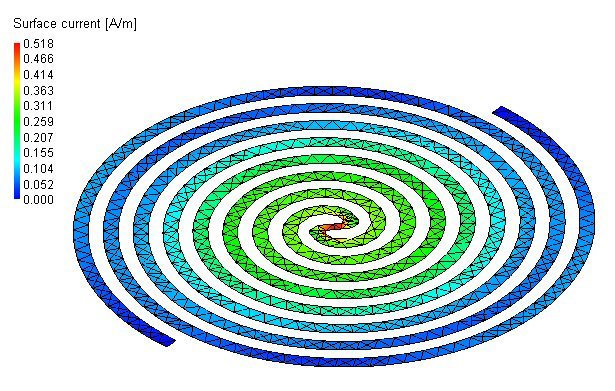

Rorzkład natężenia prądu w antenie spiralnej dwuramiennej:
spir7
